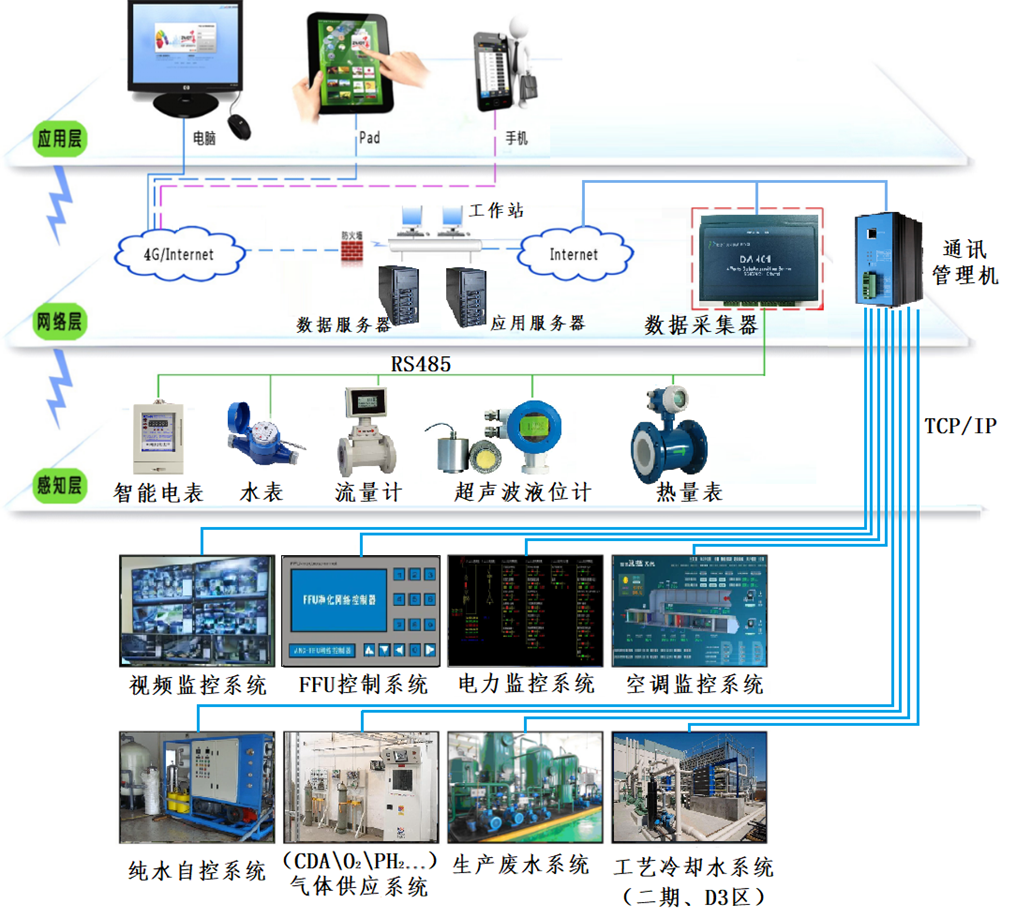

系统解决方案

感知层：

系统可联接能源计量设备、环境监测设备，以及各三方系统；

感知层包括：水表、电表、热量表、流量计、温湿度传感器，三方系统如：视频监控、特气监控、空调监控、FFU控制系统、电力监控、纯水自动控制、工艺冷却水系统、生产废水系统等。

网络层：

网络通讯层以交换机、路由器、防火墙及相关网络线路组成，根据企业场地的大小及对网络通讯质量的要求，主干通讯网络可铺设光纤。企业内网和公网之间可采用防火墙、路由或者网闸进行隔离。

应用层：

应用层从网络上可分为企业内网和公网两部分，由若干服务器和访问终端机组成。通过电脑、PAD、手机等任意设备可实现对终端用电设备的数据查询或设备控制。

       l 用能数据采集范围：

• 能源类型：电力、水、燃气、冷热源、气源（生产）等等

• 对接的子系统：视频监控、特气监控、空调监控、FFU控制系统、电力监控、纯水自动控制、工艺冷却水系统、生产废水系统等；

• 气体供应系统：CDA、GN2、PN2、液氩、高纯氩气、H2、PH2、O2、He等气体供应系统；

• 水系统：无负压供水系统、生产废水处理系统、工艺冷却水系统、软化水系统、生产给水系统、自由冷却塔；

• 空调系统：各区域FFU运行状态、故障监测，FFU转速调节（有自带控制系统）；各区域温湿度、压力监测，根据温湿度及压力设置机组设备能自动控制；各办公区域盘管空调能耗统计电表有，冷热源需加到分集水器；冷热水分集水器实现各区域冷热源用量计量；

• 电气监控系统：高压配电室、低压配电室；光伏发电量；重点回路的电流、电压进行预警阀值设定等等

• 其它

l 数据采集信号量：
